NC4
非接觸式刀具設定系統 (整合刀刃吹屑)

用於綜合加工機之非接觸式刀具設定和破損刀具檢測系列,以分離式(模組件)和固定式(輕巧型)兩種形式提供適用於不同的加工機機構。

關於NC4

搭載高精度、高速的非接觸式刀具設定及刀具破損檢測,適合各種尺寸的立式與臥式加工中心、複合加工機和門型加工中心。NC4能夠在不同的綜合加工機上進行快速非接觸式刀具設定和刀具破損檢測。

非接觸式刀具設定系統使用經由發射器與接收器之間的雷射光束。系統配置在工具機內,因此切削刀具可透過雷射光束、提供判斷刀具尺寸的資訊。這些系統也可用於測量幾何形狀及偵測刀具破損。結合 NC4 範圍使用 NCi-6 介面。結合巨集軟體循環,其雙重量測模式可確保縮短循環時間,以及潮濕條件下的耐用量測表現。

Renishaw 的 NC4 將更快速且更精確的刀具設定優勢附加在製程中且更容易理解。進行加工製程時,尺寸精度取決於變數,包括刀具尺寸偏差、刀具/刀把偏擺與刀具破損。



NC4(整合刀刃吹屑)系列區分為F115+、F145+、F230、F300,並區分成直出線與接頭式兩款。

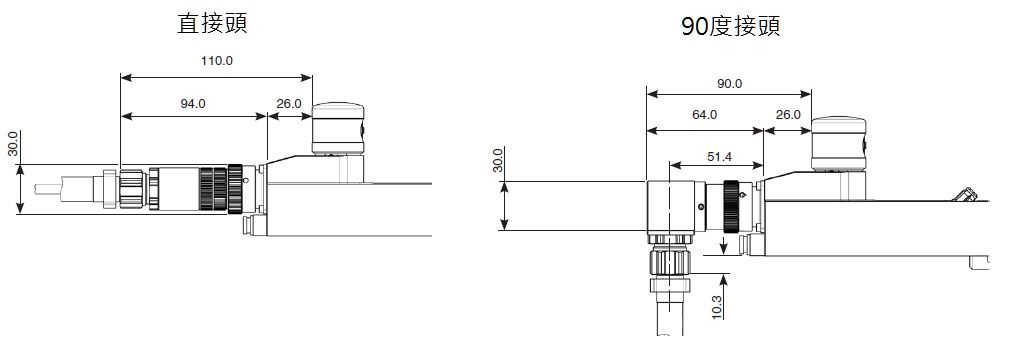

接頭式相關配置


NC4的功能和優點

  • ​補償加工製程中出現的誤差
  • 自動更新加工機控制器,以補償實際影響,例如刀具磨損
  • 於檢測出刀具破損時自動停止製程
  • 減少重工、製程妥協及廢品
  • 測量小型且易脆的刀具而不會有受損的風險



NC4主要特色

  • 標配整合式刀刃吹屑功能
  • 選配簡易安裝連接器
  • 可選擇雷射光束高度,並提高使用與安裝彈性
  • 具故障安全 IPX8 環境防護
  • 堅固且可靠的操作
  • 需要最少的 M 碼
  • 輕巧的設計大幅減少工具機內所需空間



用於NC4之軟體

Renishaw的非接觸式刀具設定巨集程式可以輕鬆地編寫刀具設定和破損刀具檢測程式。



NC4相關資料

型錄資料

安裝使用指南
