產品介紹 /products

Equator 300 檢具系統

Renishaw 公司全新研發的 Equator™,其多工用途之特性可取代一般的客製化檢具,提供空前多樣化加工零件的品管檢驗。

向您介紹 Renishaw 全新研發的 Equator™多功能比對儀,其多工用途之特性可取代一般的客製化檢具,提供空前多樣化加工零件的品管檢驗。

Equator獨特創新的檢驗技術是以加工生產件與標準工件進行傳統比對量測為基礎,採用業界標準的SP25測頭透過3D掃描方式所擷取的數以千計的點資料,使量測結果更加精確,也可展現高效率的形狀量測。

輕巧的Equator檢具系統,從拆箱、設定到運轉,僅需不到20分鐘即可完成。機台僅25kg重,只需要一般單相電源,無需使用高成本的空壓氣源。

以自動化的 Equator 檢具系統取代手動式的量測,將能大幅提高產能效率並降低廢品率,而其成本只佔等同客製化傳統檢具且含相關夾治具的一小部分。

擁有 Equator,您的品管能力將具備像三次元量床一樣的多功能特性。



系統組件

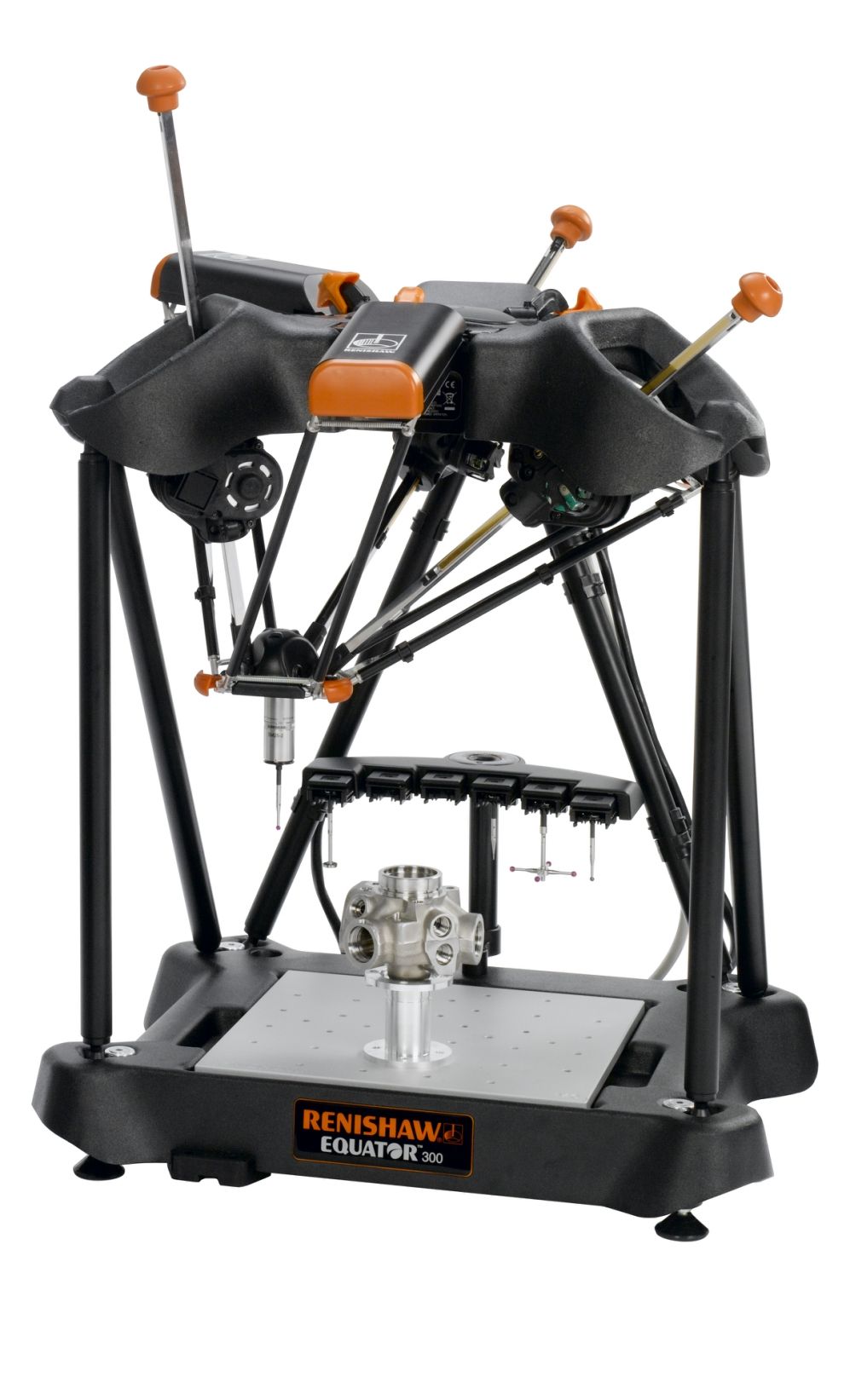

Equator 300 檢具系統

Equator 300 三軸機型:

  • 配備 6 埠測針交換架
  • 配備 SP25 測頭系統
  • 配備控制器
  • 配備一塊治具基板
  • 配備緊急停止按鈕或搖桿套件​

Equator 300 控制器選配

  • Equator 300 控制器配置 MODUS Organiser
  • Equator 300 控制器配置 MODUS Organiser 及MODUS Equator

Equator 300 選購附件

  • 治具基板
  • 治具基板墊片
  • 警示燈
  • I/O 連接介面

系統特性

工作範圍 : XY Ø300 mm
Z 150 mm
比測不確定度*: ±0.002 mm
掃描速率: 1000 點/秒
夾持公差需求:  ±1 mm
空壓氣源需求: 無需氣源
機器重量: 25 kg















Equator 300多功能比對儀MODUS Organiser軟體操作介面





Equator 300多功能比對儀在量測各式工件與快速更換工件畫面





Equator 300資料下載

規格資料表




如果您需要 更多資訊 查詢定價 或有其它要求,您可以直接與我們聯絡  徐偉倫 先生 sales@usync.com.tw
